Beschreibung

Der AZ (63) ist ein transport-, handhabungs-, beladesicherer, sprengkräftiger Zünder. Er besteht aus einer einfachen einseitigen Aufschlageinrichtung mit Vorsteckersicherung und einer Zündschnur-Zeitzündeinrichtung. Der Zünder ist zusammen mit der Sprengkapsel in die fertige B 2 EZ eingebaut.

Die Sicherungseinrichtung besteht aus einem Windteller am Heck der Bombe, der über einen Stahldraht einen Sicherungsbolzen hält. Der Draht ist seitlich der Bombe geführt. Zum Herausziehen des Sicherungsdrahtes ist eine Kraft von 0,4 kg erforderlich. Wird die-se Kraft durch Rosteinsatz usw. größer, so ist mit Blindgängern zu rechnen. Vor dem Be-laden der Schüttkästen ist daher die Gängigkeit der Entsicherung zu kontrollieren. Bei Schwergängigkeit infolge Rostansatz ist der Draht durch mehrmaliges, schnelles Hin- und Herbewegen gängig zu machen und dann mit kältebeständigem Fett leicht einzufetten.

Verwendungszweck

Der Zünder wird in der B 2 EZ zur Anfeuerung des Heizsatzes, zur Trennung des Kopfes vom Brandkörper sowie zum Zerlegen des Sprengkopfes verwendet.

Wirkungsweise

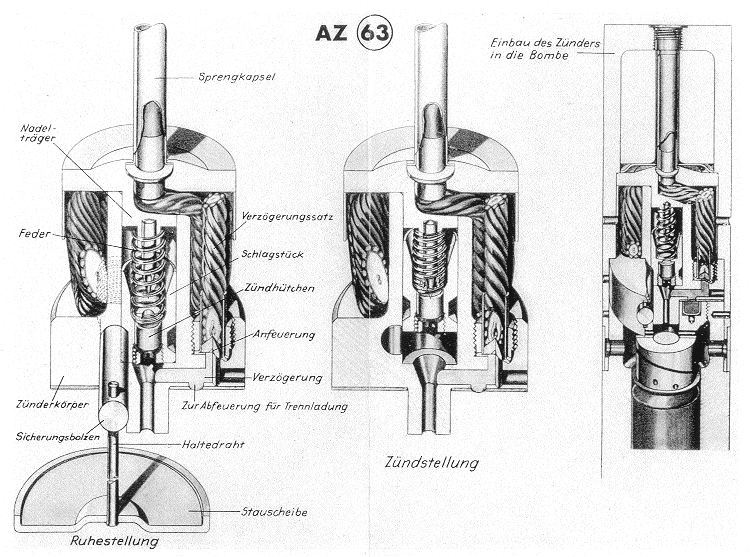

Beim Fallen der Bombe wird durch den Windstrom die Stauchscheibe mit dem Haltedraht aus dem Sicherungsbolzen herausgezogen. Der Vorstecker wird frei und schnellt unter dem Druck der Feder heraus.

Schlägt die Bombe auf, so schießt sich das Schlagstück mit dem Zündhütchen auf die feststehende Zündnadel. Der Feuerstrahl des Zündhütchens zündet gleichzeitig den Heiz-satz zum Brandkörper, die Pulvertrennladung und die Zündschnur. Der Sprengkopf mit dem Zünder wird durch die Explosion der Trennladung einige Meter fortgeschleudert und detoniert nach Abbrennen der Zeitzündschnur. Die Zerlegung richtet sich nach der Länge der Zündschnur und kann innerhalb von 2, 4 oder 6 Minuten erfolgen. Der Brandkörper der Bombe brennt normal ab.
