| Merkblatt für die Munition des schweren Granatwerfers 34 (8 cm) |
| G. Sonderbestimmungen für die Munition in den Tropen |
|
74. Für Tropen bestimmte Wurfgranaten werden mit dem Zusatz (Tp) benannt, z.B.: |
|
8 cm Wgr. 39 (Tp) |
|
Die Wgr. tragen gegenüber der Kennzahl für die Sprengstoffart die Aufschrift "(Tp)" in 20 mm hoher, schwarzer Schrift. |
| Der rote Anhang in der Schußtafel ist zu beachten. |
|
75. Die Munition muß bis zum Gebrauch in ihren Packgefäßen verbleiben und beim Lagern grundsätzlich durch Zeltbahnen, Tropenzelte (Munitionsplantücher) oder ähnlichen Ab-deckmitteln vor Sonne, Sand und Regen geschützt werden. Im übrigen ist die Munition nach Abschnitt B bis D dieser Vorschrift zu behandeln. |
|
76. Das Ladungsgewicht ist für die Tropen nicht verringert. Die Teilkartuschen tragen den roten Aufdruck: |
|
Auch für Tropen ! |
|
Verpackung, Verpackungsgewichte |
|
77. Drei 8 cm Wurfgranaten (jeder Wurfgranatenart) und sechs Büchsen (A) für Zusatz-ladungen des s.Gr.W. 34 (8 cm) mit je zwei Teilkartuschen, zum Herstellen der 2., 3., 4. und 5. Ladung, befinden sich im luftdichten Munitionskasten des s.Gr.W. 34 (8 cm). Die 1. Ladung (Patrone) befindet sich in der Wurfgranate (Nr. 16, Spalte 9). |
|
Die Schließfuge der Büchse (A) für Zusatzladungen des s.Gr.W. 34 (8 cm) ist durch Kle-beband luftdicht verschlossen. Der Inhaltszettel der Büchse mit den Teilkartuschen erhält den diagonallaufenden roten Aufdruck "Auch für Tropen !" |
|
78. Fehlen luftdichte Munitionskasten des s.Gr.W. 34 (8 cm), so wird die Munition im Munitionskasten des s.Gr.W. 34 (8 cm) – nicht luftdicht, Inhalt nach Nr. 77 geliefert. Der gefüllte Munitionskasten des s.Gr.W. 34 (8 cm) ist an den Schließfugen mit Dichtungs-masse grün abgedichtet. |
|
Der Inhaltszettel auf allen Munitionskasten wird in roter Farbe und etwa 20 mm Schrift-höhe mit dem diagonalen Aufdruck |
|
Auch für Tropen ! |
| versehen. |
|
Vier abgedichtete Munitionskasten sind im luftdichten Pulverkasten 97 verpackt und mit geeigneten trockenen Füllmitteln festgelegt. Es kommen nur Kasten mit den gleichen Wgr., Zündern und Gewichtsklassen in denselben luftd. Pulverkasten. |
|

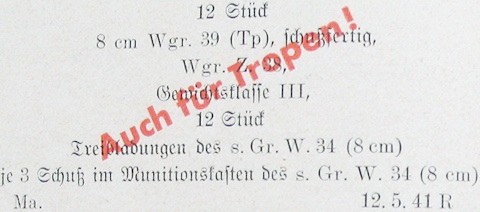

79. Der gefüllte luftd. Pulverkasten 97 ist an einer Kopfwand mit einem Inhaltszettel (etwa 74 x 105) mit schwarzem und rotem Aufdruck versehen, z.B.: |
|
|
| 80. Es wiegen: |
| – 1 – leerer luftd. Pulverkasten 97 | etwa 17,5 kg | |
| – 1 – gefüllter luftd. Pulverkasten 97 | etwa 75,1 kg |
|
Weitere Gewichtsangaben sind aus Nr. 16 ersichtlich. |
 |
